Módulo Bluetooth MK08 nRF52840

A série MK08 é um poderoso, altamente flexível, ultra low power Bluetooth® 5.0 módulo baseado na solução Nordic® Semiconductor líder mundial nRF52840 SoC, que tem uma CPU Arm® Cortex ™ -M4 de 32 bits com a unidade de ponto flutuante em execução em 64 MHz.nRF52840 Módulo Bluetooth

• Solução Nordic® Semiconductor nRF52840 SoC
• Bluetooth 5 – 2Mbps, CSA # 2, Extensões de Publicidade, Longo alcance
• 1 MB de Flash e 256 kB de RAM
• 21,0 × 13,8×2.3milímetros (com escudo)
• Módulo multiprotocolo altamente flexível, ideal para Bluetooth® Low Energy, ANT +, Zigbee, Fio (IEEE 802.15.4) aplicativos sem fio de ultra-baixo consumo de energia.
O ícone dos certificados
Slide anterior
Próximo slide

MK08 nRF52840 Módulo Blutooth

A série MK08 é um poderoso, altamente flexível, ultra low power Bluetooth® 5.0 módulo baseado na solução Nordic® Semiconductor líder mundial nRF52840 SoC, que tem uma CPU Arm® Cortex ™ -M4 de 32 bits com a unidade de ponto flutuante em execução em 64 MHz.

• Solução Nordic® Semiconductor nRF52840 SoC
• Bluetooth 5 – 2Mbps, CSA # 2, Extensões de Publicidade, Longo alcance
• 1 MB de Flash e 256 kB de RAM
• 21,0 × 13,8×2.3milímetros (com escudo)
• Módulo multiprotocolo altamente flexível, ideal para Bluetooth® Low Energy, ANT +, Zigbee, Fio (IEEE 802.15.4) aplicativos sem fio de ultra-baixo consumo de energia.
O ícone dos certificados

MK08 nRF52840 Módulo Bluetooth tem dois modelos diferentes - MK08A & MK08B

MK08A-1

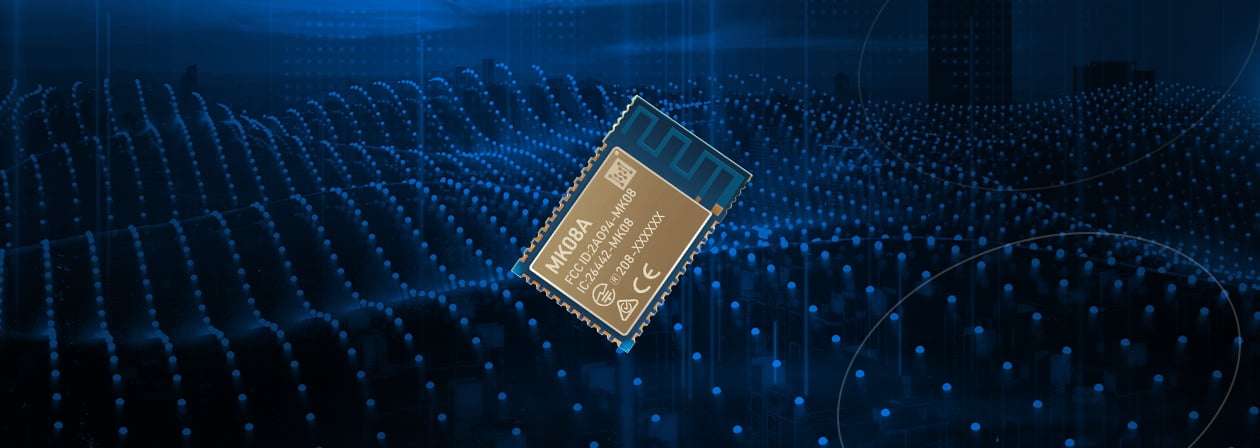

MK08A

MK08A integra uma antena PCB de alto desempenho

MK08B-1

MK08B

MK08B usa um conector u.FL e requer uma antena externa

Bluetooth

Características

Bluetooth® Low Energy
Bluetooth® Mesh
1M LE PHY
2M LE PHY
Coded LE PHY (Longo alcance)
Extensões de Publicidade
CSA #2

AS conexões

Central simultânea, observador, periférico, e funções de emissora com até vinte conexões simultâneas, juntamente com um observador e uma emissora

Rádio

Modulações

GFSK em 1 Mbps, 2 Mbps 250kbps (IEEE 802.15.4-2006) e longo alcance (125kbps e 500 kbps) taxas de dados

Potência de transmissão

+8 dBm máximo
Configurável até -40dBm

Antena

MK08A – Antena de rastreamento de PCB
MK08B – Antena externa de 2,4 GHz

Design mecânico

Dimensões

Comprimento: 21mm ± 0,2 mm
Largura: 13.8mm ± 0,2 mm
Altura: 2.3mm + 0,1 mm / -0,15 mm

Pacote

34 Cromado de pinos de meio-orifícios + 22 Almofadas LGA

Hardware

CPU

Processador ARM® Cortex®-M4 de 32 bits com FPU, 64MHz

Memória

1Flash MB, 256kB RAM

Interfaces

4x mestre SPI / 3 x escravo SPI com EasyDMA
2x I2C compatível mestre / escravo de dois fios
2x UART (CTS / RTS) com EasyDMA
3x contador em tempo real (RTC)
5x temporizador de 32 bits com modo de contador
4x modulador de largura de pulso de 4 canais (PWM) unidade com EasyDMA
46 GPIOs
8x 12 bits, 200ksps ADC
USB 2.0 velocidade máxima (12 Mbps) controlador

Fonte de energia

1.7V a 5,5 V

Temperatura de operação

-40 para 85 ° C(-40 para +105 ° C pode ser personalizado)

Controle de relógio

32.768 kHz +/-20 oscilador de cristal ppm

Regulador de energia

Configuração do regulador DC / DC
