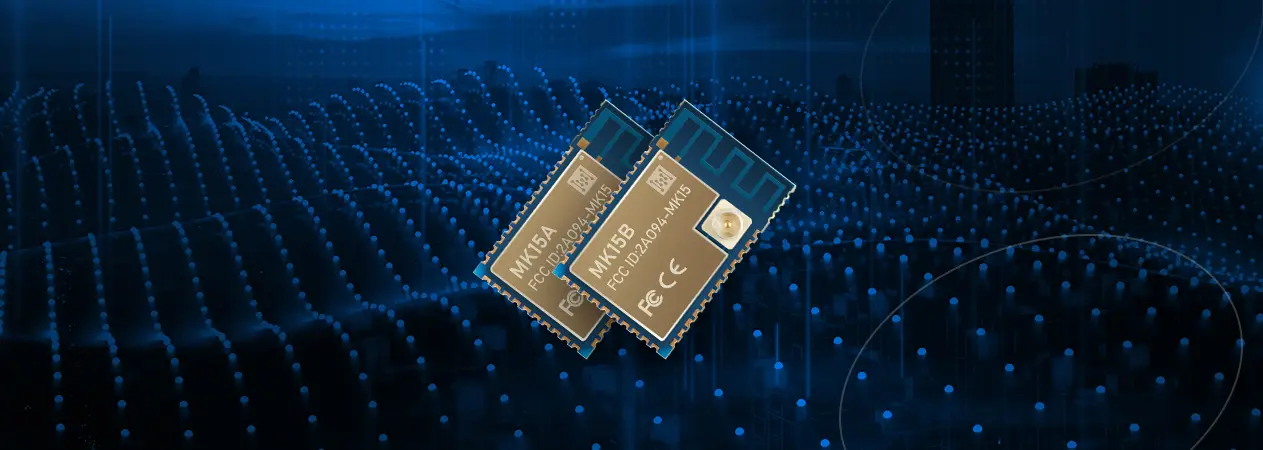

وحدة بلوتوث MK15 RTL8762CMF قوية, تقنية Bluetooth® مرنة للغاية ومنخفضة الطاقة للغاية 5.0 وحدة تعتمد على حل Realtek Semiconductor Corp RTL8762CMF SoC, الذي يجمع بين الأداء الممتاز لجهاز إرسال واستقبال الترددات اللاسلكية الرائد مع وحدة المعالجة المركزية ARM® Cortex™-M4F 32 بت وميزات الدعم القوية الغنية والأجهزة الطرفية.
• حل شركة Realtek Semiconductor Corp RTL8762CMF SoC
• بلوتوث 5 – وكالة الفضاء الكندية رقم 2, ملحقات الإعلان, بعيدة المدى
• فلاش 512 كيلو بايت وذاكرة الوصول العشوائي 160 كيلو بايت
• نظام SoC متعدد البروتوكولات عالي المرونة ومناسب بشكل مثالي لتطبيقات Bluetooth® منخفضة الطاقة وتطبيقات Bluetooth® الشبكية اللاسلكية منخفضة الطاقة للغاية.
سلسلة MK15 قوية, مرنة للغاية, وBluetooth® منخفض الطاقة للغاية 5.0 وحدة تعتمد على حل Realtek Semiconductor Corp RTL8762CMF SoC, الذي يجمع بين الأداء الممتاز لجهاز إرسال واستقبال الترددات اللاسلكية الرائد مع وحدة المعالجة المركزية ARM® Cortex™-M4F 32 بت وميزات الدعم القوية الغنية والأجهزة الطرفية.
• حل شركة Realtek Semiconductor Corp RTL8762CMF SoC
• بلوتوث 5 – وكالة الفضاء الكندية رقم 2, ملحقات الإعلان, بعيدة المدى
• فلاش 512 كيلو بايت وذاكرة الوصول العشوائي 160 كيلو بايت
• نظام SoC متعدد البروتوكولات عالي المرونة ومناسب بشكل مثالي لتطبيقات Bluetooth® منخفضة الطاقة وتطبيقات Bluetooth® الشبكية اللاسلكية منخفضة الطاقة للغاية.
يدمج MK15A هوائي PCB عالي الأداء
يستخدم MK15B موصل u.FL ويتطلب هوائيًا خارجيًا
ARM® 32 بت Cortex®-M4F في 40 ميغاهيرتز
يتكون إجمالي ذاكرة الوصول العشوائي (RAM) من 160 كيلو بايت 4 القطاعات.
RAM1 - ذاكرة الوصول العشوائي للبيانات بسعة 112 كيلو بايت
RAM2 - ذاكرة تخزين مؤقت مشتركة بسعة 8 كيلو بايت
RAM3 - ذاكرة تخزين مؤقت مشتركة بسعة 8 كيلو بايت
RAM4 – 32 كيلو بايت من ذاكرة الوصول العشوائي العازلة
يمكن استخدام جميع مناطق ذاكرة الوصول العشوائي (RAM) لتنفيذ التعليمات البرمجية والاحتفاظ بالبيانات
مضمن 512 كيلو بايت فلاش (448كيلو بايت للاستخدام المخصص, 64تم استخدام kB لنظام التشغيل)
مساحة عنوان Flash هي مساحة افتراضية تم تعيينها لـ Flash خارجي لتوسيع مساحة التعليمات البرمجية في XIP (تنفيذ في المكان) وضع
طول: 21مم ± 0.2 مم
عرض: 13.8مم ± 0.2 مم
ارتفاع: 2.3مم+0.1 مم/-0.15 مم
بلوتوث® منخفض الطاقة
شبكة بلوتوث® SIG
1م لو فاي
2م لو فاي (السرعه العاليه)
LE مشفرة PHY (طويلة المدى)
ملحقات الإعلان
وكالة الفضاء الكندية #2 (خوارزمية اختيار القناة #2)
فجوة, اتفاقية الجات/الجات, SMP, L2CAP
شبكة بلوتوث + اتصال الجات x 3
المركزية المتزامنة, مراقب, الطرفية والمذيعة
-20ديسيبل, 0ديسيبل, +3ديسيبل, +4ديسيبل, +7.5 ديسيبل
سلسلة MK15A – هوائي تتبع ثنائي الفينيل متعدد الكلور
سلسلة MK15B – موصل u.FL
-97 حساسية ديسيبل في 1 وضع Bluetooth® LE بميجابايت في الثانية
-101 حساسية ديسيبل في 125 وضع Bluetooth® LE كيلوبت في الثانية
1.8الخامس إلى 3.3 فولت تيار مستمر
منظم التبديل لإعداد باك DC/DC
جزءا لا يتجزأ من مذبذب الكريستال 40MHz
مذبذب RC مدمج 32K ويدعم مذبذب كريستال خارجي 32.768 كيلو هرتز
34 دبابيس نصف ثقب مطلية
25 (الأعلى) عمليات الإدخال والإخراج المرنة للأغراض العامة
فحص مفاتيح الأجهزة
جهاز إرسال واستقبال الأشعة تحت الحمراء المدمج
عدادات في الوقت الحقيقي (RTC)
عام / سيد / تابع SPI ذو 4 أسلاك
مقارنات الطاقة المنخفضة x 8
400com.ksps, 12قليل, 6 قناة أوكسادك
إدارة الرعاية الاجتماعية
الموقتات × 8
أنا2ج س 2
بوم × 8
UART × 2
-55 إلى 125 درجة مئوية
-40 إلى 85 درجة مئوية
تمديد درجة الحرارة الصناعية -40 يمكن تخصيصها إلى +105 درجة مئوية
| غرض | وصف | إصدار | مقاس | اخر تحديث |
|---|---|---|---|---|
| ورقة بيانات MK15 | MK15_Bluetooth_Moduel_Datasheet.pdf | 1.0 | 2.35ميغابايت | 06/08/2021 |
| ورقة بيانات RTL8762CMF | RTL8762CMF_ورقة البيانات.pdf | 1.0 | 2.69ميغابايت | 06/08/2021 |
