بعد nRF8001, أصدرت شركة Nordic Semiconductor nRF51822, والتي تعد واحدة من الأكثر شعبية أجهزة بليه. يعد هذا الحل المتكامل جذابًا للمطورين نظرًا لصغر حجمه, وتكامل وحدة المعالجة المركزية Cortex-M0 يعني أن هناك العديد من المجمعات المتاحة للتطوير. ستناقش هذه المقالة الخطوات العظيمة التي يمكننا تحقيقها باستخدام سحر منارة Bluetooth nRF51822. دعونا نبدأ:
الملامح الرئيسية لمنارة بلوتوث n51822
في الحقيقة, يمكن لأي مطور استخدام nRF51822 ibeacon مع أدوات مجانية في بيئة تطوير معينة. لتطوير مجموعة منارة بلوتوث الذكية nRF51822, يوصى عمومًا باستخدام سلسلة أدوات البائع, مثل كايل أو IAR. فيما يلي السمات المميزة لمنارة Bluetooth n51822.
2.4 جهاز إرسال واستقبال جيجاهرتز
- -93 حساسية ديسيبل للبلوتوث منخفضة الطاقة
- 250كيلو بايت في الثانية, 1ميغابت في الثانية, 2ميغابت في الثانية يدعم معدلات البيانات
- قوة تي اكس -20 ل +4 ديسيبل في خطوات 4 ديسيبل
- قوة تي اكس -30 وضع الهمس ديسيبل
- 13 مللي أمبير ذروة RX, 10.5 مللي أمبير الذروة TX (0 ديسيبل)
- آر إس إس آي (1دقة ديسيبل)
أرم® كورتيكس™-M0 32 المعالج قليلا
- 275 μA/MHz يعمل من ذاكرة فلاش
- 150 μA/MHz يعمل من ذاكرة الوصول العشوائي
- تصحيح أخطاء الأسلاك التسلسلية(إدارة الرعاية الاجتماعية)
سلسلة S100 SoftDevice جاهزة
ذاكرة
- 256 ذاكرة برنامج فلاش مدمجة كيلو بايت
- 16 كيلو بايت من ذاكرة الوصول العشوائي
دعم عملية متعددة البروتوكولات غير المتزامنة
- التوافق على الهواء مع سلسلة nRF24L
إدارة الطاقة المرنة
- نطاق الجهد العرض 1.8 الخامس ل 3.6 V
- 2.5 μs الاستيقاظ السريع باستخدام 16 ميجا هرتز RCOSC
- 420 @ 3 وضع إيقاف التشغيل V
- 530 @ 3 V في وضع إيقاف التشغيل + 1 الاحتفاظ بذاكرة الوصول العشوائي للمنطقة
- 2.3 μA @ 3 وضع التشغيل V, جميع الكتل خاملة
وتشمل القيم البارزة الأخرى:
8/9/10 بت أدك – 8 قنوات قابلة للتكوين
31 دبابيس الإدخال/الإخراج للأغراض العامة
اثنين 16 قليلا وواحد 24 توقيت قليلا مع وضع العداد
SPI ماستر
سيد ذو سلكين (12متوافق مع C)
UART (سي تي إس/آر تي إس)
وحدة المعالجة المركزية المستقلة للبرمجة الطرفية(مؤشر أسعار المنتجين)
فك التربيع (QDEC)
تشفير AES HW
عداد الموقت الحقيقي (RTC)
6×6 حزمة مم QFN

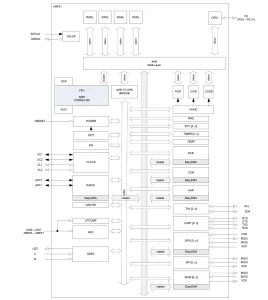

مخطط كتلة Bluetooth nRF51822
تطبيقات بلوتوث nRF51822
يتوافق nRF51822 لاسلكيًا مع سلسلة منتجات nRF24L من Nordic, وتستخدم أجهزة الراديو هذه في عدد لا بأس به من المنتجات. إن إطلاق nRF51822 الذي يعمل بنظام IPv6 يفتح الباب أمام المنتجات التي تتحكم في المنارة nRF51822 عبر الإنترنت, بدلاً من استخدام شبكة Wi-Fi. أدناه سوف تظهر حالات الاستخدام النموذجية لمنارة BLE nRF51822.
– ملحقات الكمبيوتر وأجهزة الإدخال/الإخراج
وهذا يشمل لوحة المفاتيح, الماوس, لوحة التتبع متعددة اللمس, إلخ.
– أجهزة ترفيهية تفاعلية
ويشمل ذلك أجهزة التحكم عن بعد مثل النظارات ثلاثية الأبعاد, وحدة تحكم الألعاب, إلخ.
– شبكات المناطق الشخصية
وهذا يشمل الأجهزة الطبية, أجهزة استشعار وأجهزة مراقبة للصحة واللياقة البدنية, سلسلة المفاتيح + ساعة اليد, إلخ.
– ألعاب التحكم عن بعد
الاختلافات بين nRF51822 وnRF51802
يعد nRF51822 بالفعل جهازًا ناضجًا وهو حاليًا في نسخته الثالثة. إن آر إف 51802 هي نسخة منخفضة التكلفة من nRF51822 من أجل تلبية المزيد من احتياجات المستهلكين وnRF 51822 منتجات P2P. لا يوجد فرق في سعة ذاكرة الوصول العشوائي FLASH بين nRF51822-QFAA و nRF51802-QFAA. الفرق هو:
- حساسية الاستقبال لـ nRF51802 هي -91dBm, وnRF51822 هو -93dBm, مما يؤدي إلى اختلاف في مسافة الاستقبال.
- Tx Power @ وضع توفير الطاقة nRF51822 هو -35 ديسيبل ميلي واط, nRF51802 هو -30 ديسيبل. وهذا يؤدي إلى استهلاك طاقة مختلف لنقل الشريحة, واستهلاك الطاقة nRF51822 أقل.
- في حالة مصدر الطاقة OdBm @DC/DC: nRF51822 ينقل التيار 9.7 مللي أمبير, ينقل nRF51802 التيار 10 مللي أمبير. نفس قوة الإرسال تستهلك تيارات مختلفة, ويوفر nRF51822 المزيد من الطاقة.
- وقت الاستيقاظ الداخلي مختلف. وقت الاستيقاظ nRF51822 هو 4.4uS, في حين أن وقت الاستيقاظ nRF51802 هو 7.7uS.
- في وضع الخمول, تيار nRF51822 هو 2.6uA, تيار nRF51802 هو 3.0uA, تيار الاستعداد مختلف.
لماذا تختار منارة بلوتوث nRF51822
يعد nRF51822 قويًا, طاقة منخفضة للغاية, نظام لاسلكي متعدد البروتوكولات على الرقاقة (شركة نفط الجنوب), مثالي لتطبيقات Bluetooth منخفضة الطاقة والتطبيقات اللاسلكية منخفضة الطاقة للغاية بتردد 2.4 جيجا هرتز. تم بناء nRF51822 على 32 بت ARM® Cortex ™ -M0 وحدة المعالجة المركزية مع فلاش 256 كيلو بايت + 16كيلو بايت من ذاكرة الوصول العشوائي. يدعم جهاز الإرسال والاستقبال المدمج بسرعة 2.4 جيجا هرتز تقنية Bluetooth منخفضة الطاقة وتشغيل 2.4 جيجا هرتز, مع كون وضع 2.4 جيجا هرتز متوافقًا لاسلكيًا مع سلسلة nRF24L من Nordic Semiconductor.
يحتوي nRF51822 أيضًا على مجموعة كبيرة من الأجهزة الطرفية التناظرية والرقمية التي تسمح بالتفاعل من خلال توصيل الأجهزة الطرفية القابلة للبرمجة (مؤشر أسعار المنتجين) النظام دون تدخل وحدة المعالجة المركزية. يتيح نظام تعيين GPIO المرن المكون من 31 سنًا إمكانية تحقيق مرونة التصميم الكاملة بالإضافة إلى موقع الدبوس ووظيفته. وهو يدعم مكدسات بروتوكول S110 Bluetooth منخفضة الطاقة و 2.4 جيجا هرتز (ومنهم غازيل), وكلاهما متاح مجانًا في مجموعة أدوات تطوير البرامج nRF518. يتوفر nRF51822 في حزمة QFN ذات 48 سنًا مقاس 6 × 6 مم و3.5×3.8حزمة مقياس رقاقة مستوى رقاقة الويفر 64 كرة مم (أولك).
الأسئلة الشائعة حول منارة Bluetooth nRF51822
1. لماذا يمكن'يمكن برمجة دونجل USB nRF51822 خارجيًا?
يرجى التحقق مما إذا كانت وصلة العبور الموجودة على الدبوس أحادي الصف المكون من 9 سنون موجودة على الجانب الخارجي. أيضًا, يرجى التحقق مما إذا كان الاتصال صحيحا.
2. nrf51822 AK لماذا لا يستطيع KEIL تنزيل البرنامج?
أولاً, تحقق مما إذا كان النظام يعمل بشكل طبيعي, ثم حاول استخدام برمجة nRF51 الخاصة بـ nRFgo Studio للتحقق مما إذا كانت هناك مشكلة في إعدادات مشروع KEIL.
3. على جهاز الكمبيوتر الخاص بي الذي يعمل بنظام التشغيل Windows XP 32 بت, رمز الخطأ 2908 يحدث عند تثبيت nRF51 SDK.
قد تؤدي إعادة التثبيت بعد إلغاء تثبيت nRF51 SDK إلى حدوث خطأ 2908 خطأ. الرجاء استخدام إدارة المهام (كنترول + يحول + خروج) لإنهاء إعداد nRF514/8SDK. في هذه المرحلة، من المفترض أن يتم تثبيت SDK على الكمبيوتر.
4. لا يتوقف المصحح عند نقطة التوقف.
حددت بعض مشاريع Keil في SDK مستوى التحسين 3 (-03) وتحسين خيارات تحسين الوقت. في هذا الوقت, عند تصحيح هذه التطبيقات, قد تفشل بعض نقاط التوقف.
- اضغط على البديل + F7 لفتح مربع حوار خيارات الهدف
- اختر سي/سي++
- حدد مستوى التحسين 0 من القائمة المنسدلة
- لا تحدد تحسين الوقت
5. غير قادر على المزامنة مع البرنامج أثناء التصحيح.
قد يؤدي استخدام مصحح أخطاء SEGGER لتعيين أو تعديل نقاط التوقف لإيقاف وحدة المعالجة المركزية مؤقتًا أثناء تشغيل النظام إلى فقدان المزامنة. ينبغي تجنب تحديد نقاط التوقف أثناء تشغيل النظام.
