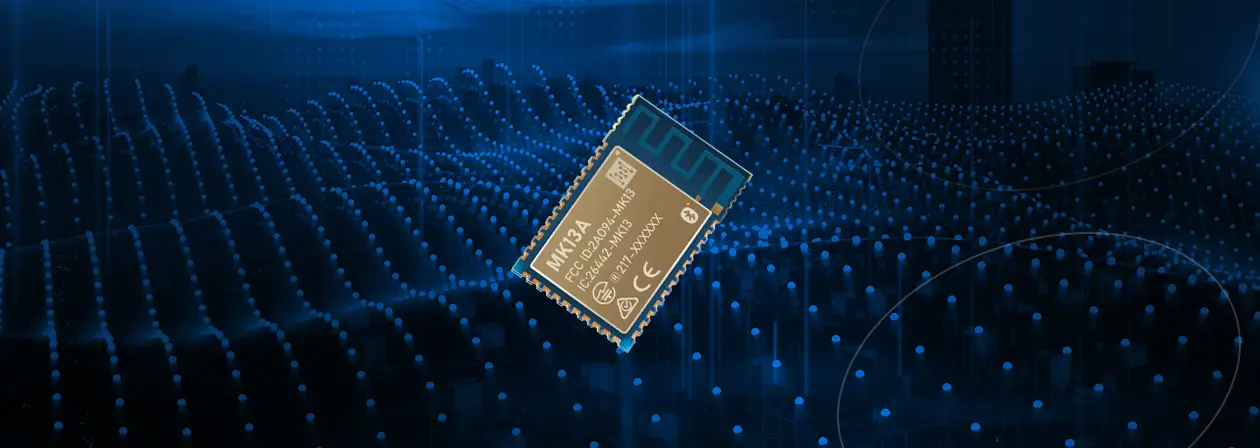

Die MK13-Serie ist ein leistungsstarkes und hochflexibles Bluetooth® 5.2 Modul basierend auf Nordic® Semiconductor nRF5340, dem weltweit ersten drahtlosen SoC mit zwei Arm® Cortex®-M33 Prozessoren.
Die Kombination zweier flexibler Prozessoren, der erweiterte Funktionsumfang, und einer Betriebstemperatur bis 105 ° C., machen MK13 zur idealen Wahl für LE Audio, professionelle Beleuchtung, fortgeschrittene Wearables, und andere komplexe IoT-Anwendungen.

– Nordic® Semiconductor nRF5340 SoC-Lösung
– Dual-Core-Arm® Cortex®-M33
– 1MB+256KB Flash-Speicher und 512kB+64kB RAM
– Hochflexibler Multiprotokoll-SoC, ideal geeignet für Bluetooth® Low Energy, ANT +, Zigbee, Faden (802.15.4) drahtlose Anwendungen mit extrem geringem Stromverbrauch.

Das Symbol der Zertifikate
Bisherige
Nächster

Die MK13-Serie ist ein leistungsstarkes und hochflexibles Bluetooth® 5.2 Modul basierend auf Nordic® Semiconductor nRF5340, dem weltweit ersten drahtlosen SoC mit zwei Arm® Cortex®-M33 Prozessoren.
Die Kombination zweier flexibler Prozessoren, der erweiterte Funktionsumfang, und einer Betriebstemperatur bis 105 ° C., machen MK13 zur idealen Wahl für LE Audio, professionelle Beleuchtung, fortgeschrittene Wearables, und andere komplexe IoT-Anwendungen.

– Nordic® Semiconductor nRF5340 SoC-Lösung
– Dual-Core-Arm® Cortex®-M33
– 1MB+256KB Flash-Speicher und 512kB+64kB RAM
– Hochflexibler Multiprotokoll-SoC, ideal geeignet für Bluetooth® Low Energy, ANT +, Zigbee, Faden (802.15.4) drahtlose Anwendungen mit extrem geringem Stromverbrauch.

Das Symbol der Zertifikate

Das Bluetooth-Modul der MK13-Serie hat zwei verschiedene Modelle – MK13A & MK13B.

MK13A

MK13A integriert eine Hochleistungs-PCB-Antenne.

MK13B

MK13B uses a u.FL connector and requires an external antenna.

Allgemeines

Hauptchip

Nordic Semiconductor nRF5340 Dual-Core-Bluetooth 5.2 SoC

Zentralprozessor

128/64 MHz Arm Cortex-M33 mit FPU- und DSP-Anweisungen

Erinnerung

1MB+256kB Flash und 512kB+64kB RAM mit geringer Leckage

Paket

34 Mit Halblochstiften plattiert + 22 LGA-Pads

Antenne

MK13A – PCB-Spurantenne

MK13B – Externe 2,4-GHz-Antenne

Maße

21mm x 13,8 mm x 2,3 mm

Betriebstemperatur

-40 bis 85 ° C.

Erweiterte Industrietemperatur -40 bis + 105 ° C kann angepasst werden

Radio

Frequenz

2402MHz – 2480MHz

Drahtloses Protokoll

Bluetooth Low Energy/NFC/Thread/Zigbee/802.15.4/ANT/2,4 GHz proprietär

Bluetooth-Funktionen

Bluetooth Low Energy

Bluetooth-Netz

Bluetooth-Peilung (AoA/AoD)

Bluetooth Low Energy Audio

1M LE PHY/ 2M LE PHY (Schnelle Geschwindigkeit)/ LE-codierte PHY (Langstrecken)

Werbeerweiterungen

CSA #2 (Kanalauswahlalgorithmus #2)

Leistung

Versorgungsspannung

1.7V – 5,5 V

Leistungsregler

Schaltregler für DC / DC-Buck-Setup

Ausgangsspannung

1.8 V zu 3.3 V-geregelte Versorgung für externe Komponenten

Schnittstelle

Digitale Schnittstellen

12 Mbit/s Full-Speed-USB

96 MHz verschlüsselter QSPI

32 MHz Hochgeschwindigkeits-SPI

UART (CTS / RTS)/ich2S/TWI/PDM/PWM/QDEZ

Analoge Schnittstellen

12-bisschen, 200 ksps ADC

Komparator mit geringem Stromverbrauch

Universalvergleicher

GPIOs

46 flexible Allzweck-E / A.

NFC

Near Field Communication (NFC-A) Schild
